Dibujo de tangencias en LibreCAD

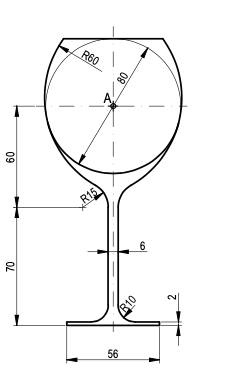

Una vez hemos realizado nuestro casillero dibujaremos el modelo propuesto como aplicación de trazado de líneas, curvas y tangencias en LibreCAD. El dibujo tiene que cumplir los siguientes requisitos:

El ejercicio se presentará a escala 1:1.
Se utilizará el casillero realizado en la tarea 1. El título será "TANGENCIAS".
Las medidas se ajustaran al esquema propuesto
Se creará una capa para las líneas auxiliares, otra para los ejes y otra para el dibujo definitivo.
El grosor de las líneas será:
Líneas auxiliares 0,30
Ejes : 0,25
Líneas definitivas: 0.70

Se entregará el archivo original en formato dxf y un documento con el resultado después de exportarlo en pdf en blanco y negro.

Rúbrica Corrección Tarea 2

Rúbrica Tarea 2. Tangencias en libreCAD
	BAJO	MEDIO	ALTO	AVANZADO
Corrección del planteamiento	El dibujo tiene bastantes errores y/o no cumple con algunas de las medidas y se asemeja muy poco al modelo propuesto (1)	El dibujo tiene algunos errores y/o no cumple con algunas de las medidas aunque se asemeja al modelo propuesto (2)	El dibujo no tiene errores y cumple con mayoría de las medidas y se adecua al modelo propuesto (3)	El dibujo no tiene errores cumple con todas las medidas se adecua al modelo propuesto de manera excelente. Cuidando al máximo cada detalle así como la distribución en el formato. (4)
Líneas	Las líneas no están realizadas según los grosores propuestos (0.5)	Algunas de las líneas no están realizadas según los grosores propuestos (1)	Casi todas las líneas están realizadas según los grosores propuestos (1.5)	La totalidad de las líneas están realizadas según los grosores propuestos respetando el formato de manera excelente (2)
Casillero y rotulación	El casillero y/o la rotulación tienen bastantes errores y/o no cumple con algunos de los requisitos propuestos (0.5)	El casillero y/o la rotulación tiene algún error y/o no cumple con algunos de los requisitos propuestos, pero el resultado final es aceptable (1)	El casillero y la rotulación cumple casi todos los requisitos propuestos (1.5)	El casillero y la rotulación cumple todos los requisitos propuestos de manera excelente (2)
Presentación del ejercicio	No adjunta el ejercicio en formato dxf y/o en pdf. No Cumple los requisitos de presentación: blanco y negro y a escala 1:1. (0)	Adjunta el ejercicio en formato dxf y/o en pdf. El ejercicio tiene algún error en los requisitos de presentación: blanco y negro y a escala 1:1. (1)	Adjunta el ejercicio en formato dxf y en pdf. Cumpliendo la mayoría de los requisitos de presentación: blanco y negro y a escala 1:1. (1.5)	Adjunta el ejercicio en formato dxf y en pdf. Cumpliendo todos los requisitos de presentación: blanco y negro y a escala 1:1. (2)
