• Líneas auxiliares de cota. Son las que limitan las líneas de cota y parten de los contornos o aristas dibujados. Estas líneas se dibujan con línea continua fina.
• Líneas de cota. Sirven para la colocación de las medidas y se dibujan paralelamente a la dimensión que se va a acotar. Se trazan con línea continua fina.
• Cota. Es la medida de cualquier elemento de una pieza. La cifra se coloca encima de la línea de cota o en el medio según el método elegido, como ya se verá.
• Extremos de línea de cota. Las líneas de cota pueden terminar con flechas o con trazos.
• Líneas de referencia. Sirven para indicar un valor dimensional, o una nota explicativa en los dibujos, mediante una línea que une el texto a la pieza.

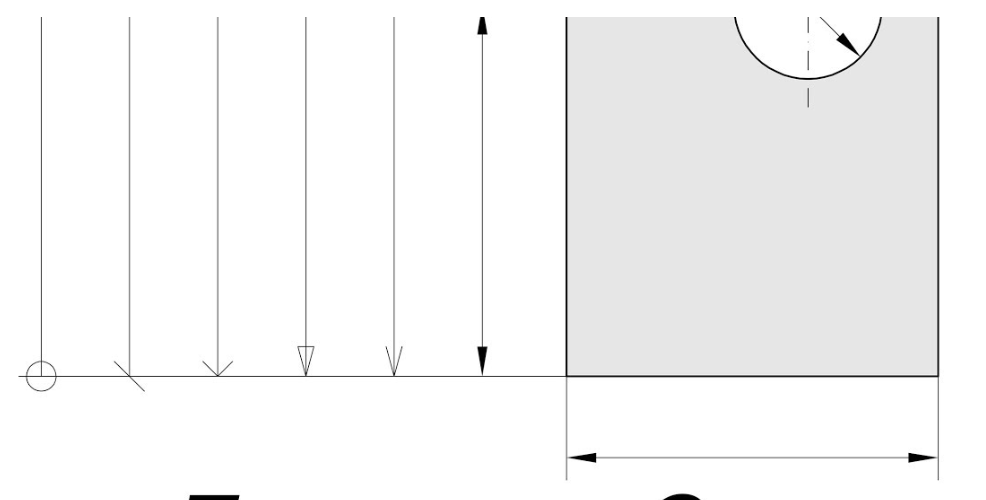

Extremos de línea de cota

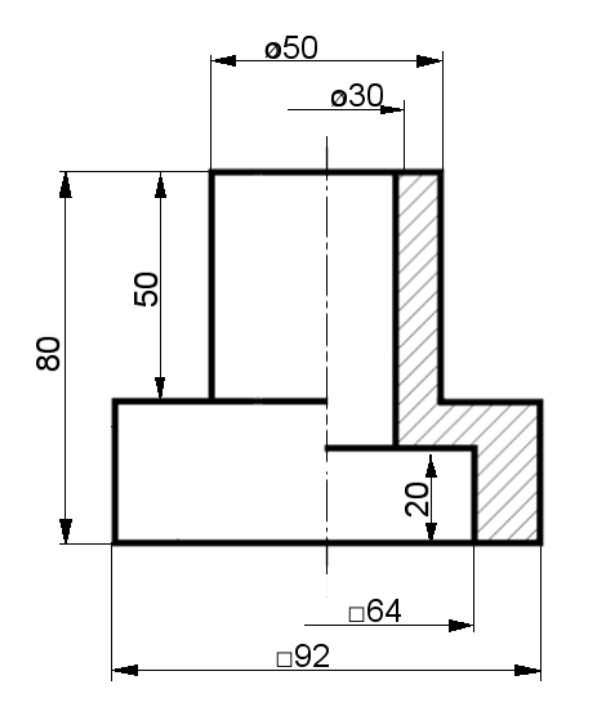

Símbolos que pueden preceder a la cifra de cota

.

Sirven para soportar las medidas. Encima de ellas colocaremos la cifra que indica la dimensión de esa medida.
Las características generales de las líneas de cota son:

• Se trazarán con línea llena, continua y fina.
• Se disponen generalmente paralelas a la dimensión que se quiere indicar (ejem. cota 47).
• Preferentemente se colocarán fuera del cuerpo representado, pero si no fuera
  posible, se podrá colocar dentro de la vista (ejem. cota 46).
• La primera cota, ha de estar separadas 8 mm. de las aristas del cuerpo (ejem. cota 27, 20).
• A partir de la primera, la distancia entre líneas de cota paralelas debe ser 5 mm., como mínimo, manteniéndose la proporción en todo el dibujo (ejem. cota 60).
• Las líneas de cota terminan en flecha, aunque también pueden acabar en trazos o puntos.
• Para piezas que solo se han dibujado hasta el eje de simetría, la línea de cota se prolongará algo más del eje y quedará suprimida la segunda flecha (ejem. cota Ø50).

• Las líneas de cota no deben cruzarse entre sí ni con ninguna otra línea.


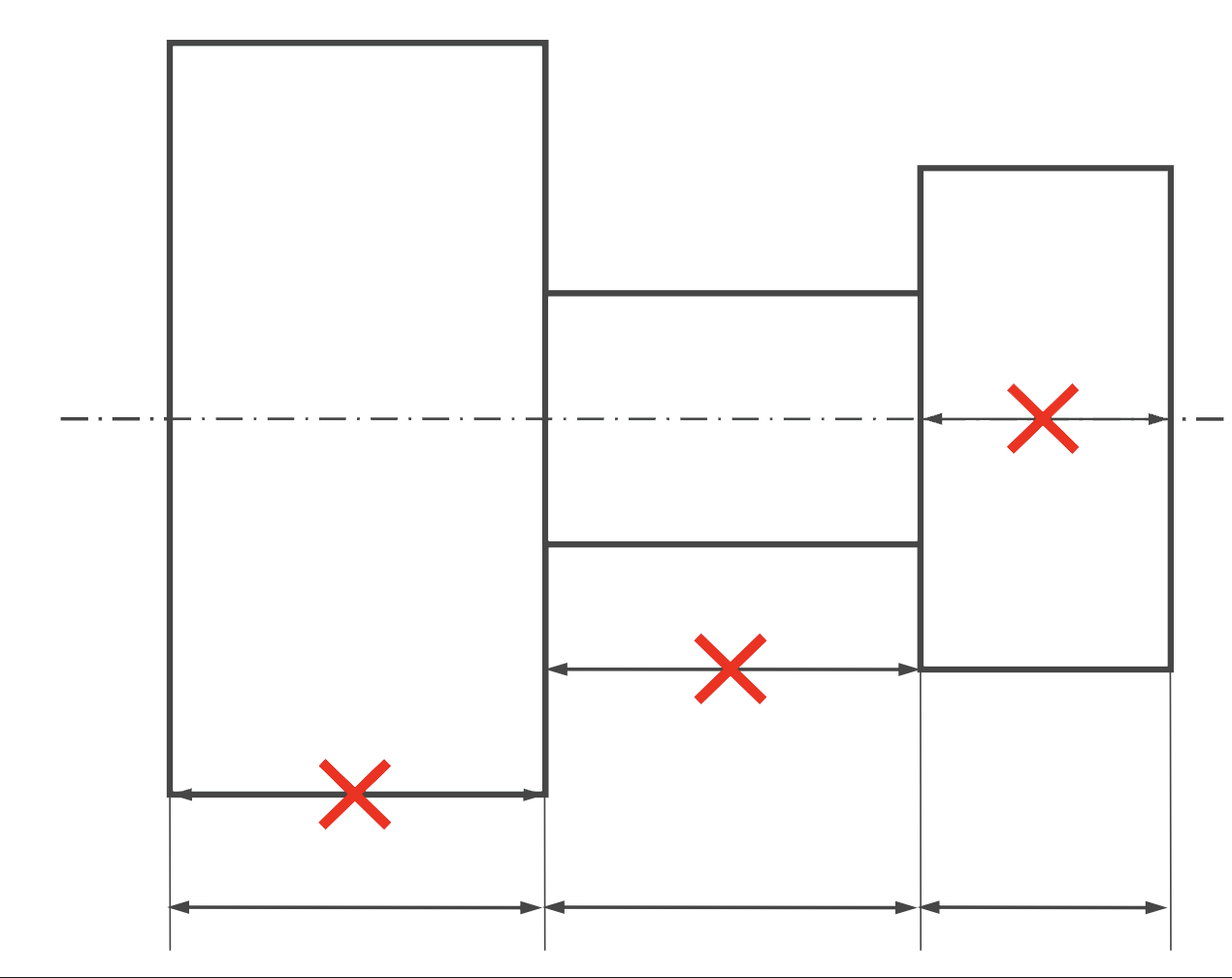

• Las líneas de cota no pueden coincidir con las aristas, ni ser continuación de ellas, ni situarse sobre los ejes.



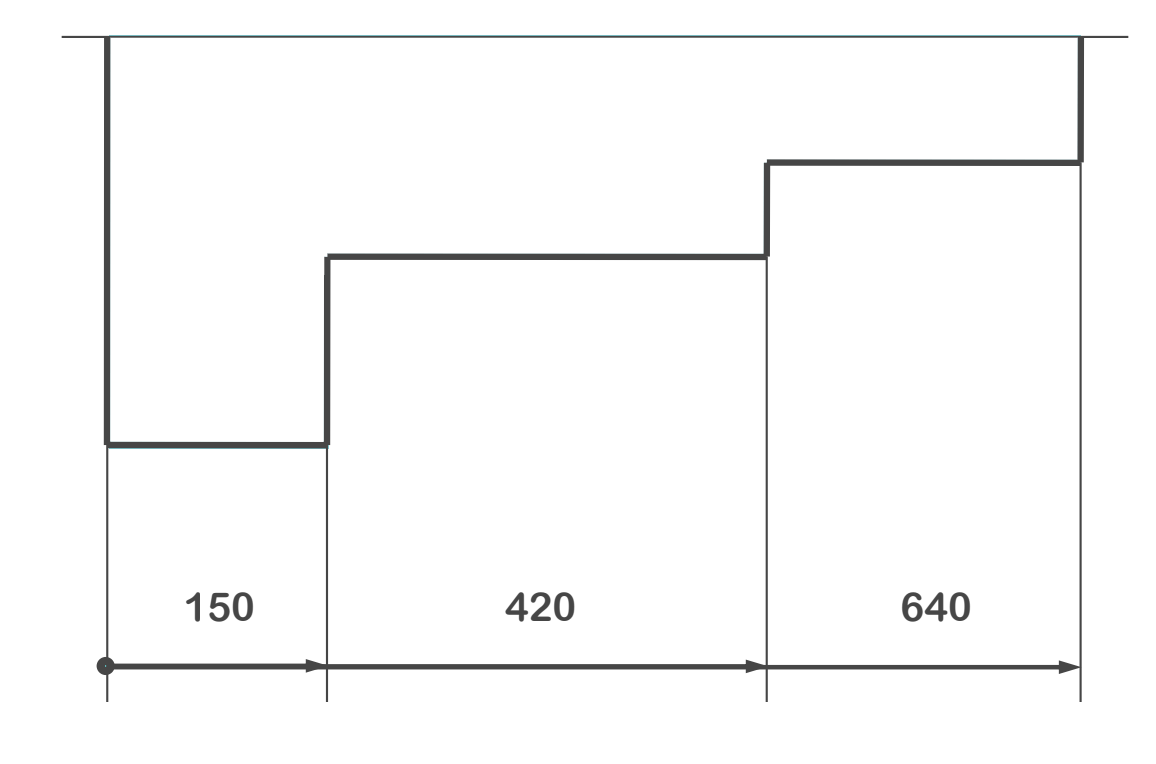

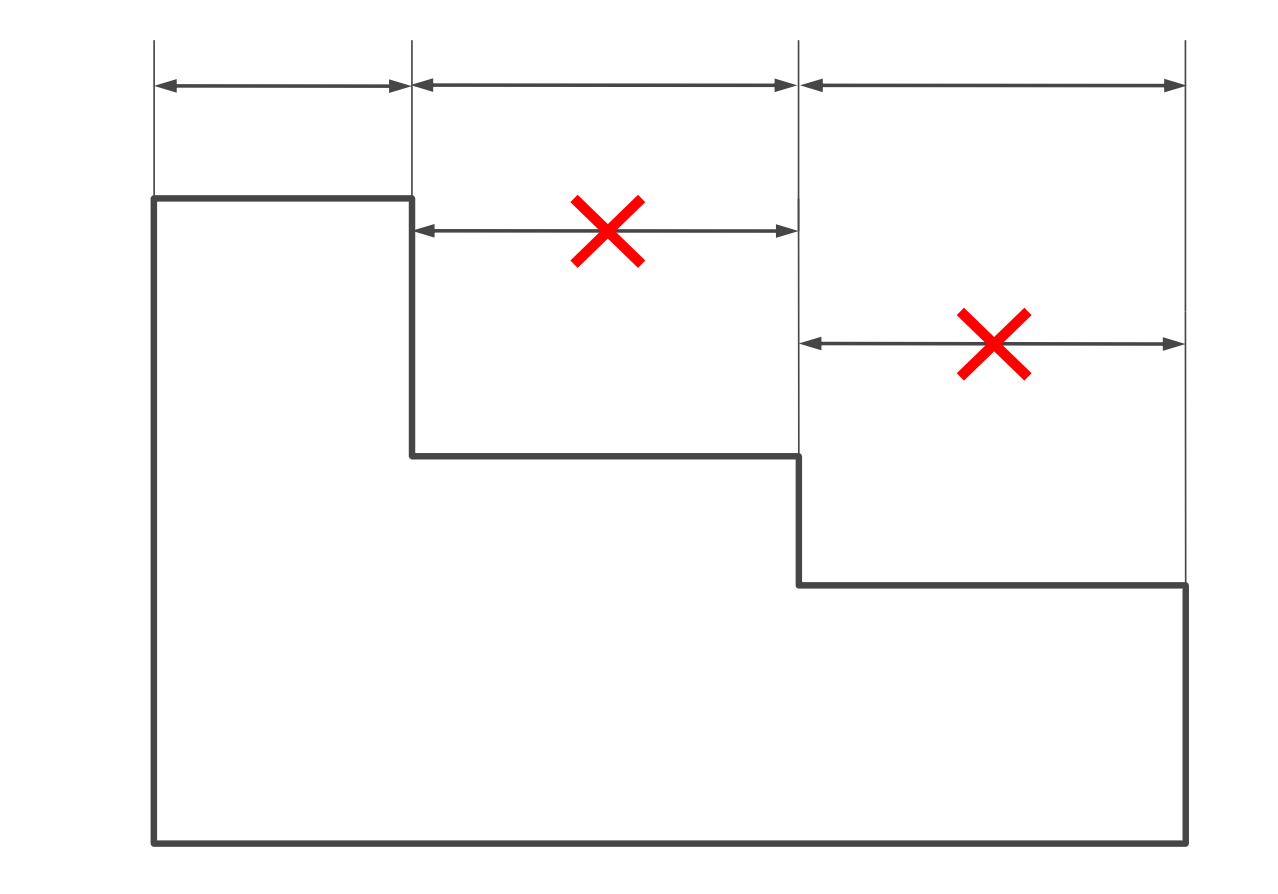

• En la acotación en serie, las líneas de acotación se colocan alineadas

• Si las flechas quedan muy juntas, se sacan fuera de las líneas auxiliares. Si la cifra de cota tiene poco espacio, se colocará fuera a la derecha. Si las flechas no se pueden sacar fuera, se sustituyen por un punto. Y si la cifra no cabe, se sacará con una línea de referencia manteniendo su dirección.


Con carácter general se puede considerar que el dibujo de una pieza o mecanismo, está correctamente acotado, cuando las indicaciones de cotas utilizadas sean las mínimas, suficientes y adecuadas, para permitir la fabricación de la misma. Esto se traduce en los siguientes principios generales:

1.  Una cota solo se indicará una sola vez en un dibujo, salvo que sea indispensable repetirla.
2. Las cotas se colocarán sobre las vistas que representen más claramente los elementos correspondientes.
3. Todas las cotas de un dibujo se expresarán en las mismas unidades, en caso de utilizar otra unidad, se expresará claramente, a continuación de la cota.
4. Las cotas se situarán por el exterior de la pieza. Se admitirá el situarlas en el interior, siempre que no se pierda claridad en el dibujo.
5. No se acotará sobre aristas ocultas, salvo que con ello se eviten vistas adicionales, o se aclare sensiblemente el dibujo. Esto siempre puede evitarse utilizando secciones.
6. Las cotas se distribuirán, teniendo en cuenta criterios de orden, claridad y estética.
7. Las cotas relacionadas. como el diámetro y profundidad de un agujero, se indicarán sobre la misma vista.
8. Debe evitarse, la necesidad de obtener cotas por suma o diferencia de otras, ya que puede implicar errores en la fabricación.

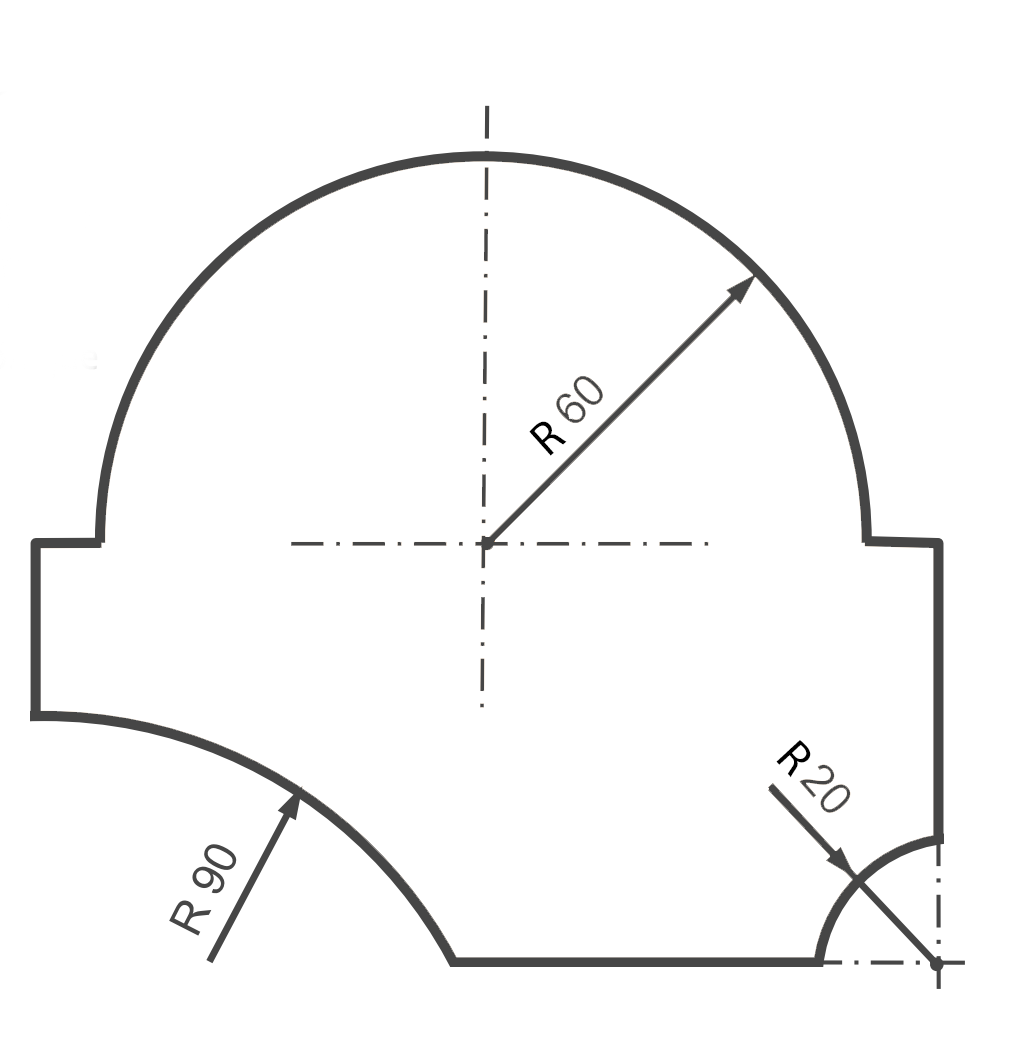

9. La acotación de radios y diámetros siempre irá precedida del símbolo correspondiente. Los arcos menores o iguales a 180º se acotarán como radio. La flecha y la cifra de cota irán por fuera si hubiera poco espacio.

10. Las circunferencias y los arcos mayores de 180º se acotan con su diámetro. Las líneas de cota no pueden conincidir con los ejes de simetría. Si se acotan distintos diámetros, las líneas de cota se colocarán en diferentes ángulos. No se pueden acotar más de dos circunferencias concéntricas en una misma vista. El resto debe acotarse en otra vista.

11. En los cortes no se debe acotar tomando como referencia aristas ocultas.
