2. Vistas normalizadas.

En los temas anteriores hemos representado piezas y objetos mediante los sistemas de representación diédrico, axonométrico y cónico, para ello hemos usado una superficie plana, el papel de dibujo, y unos planos de proyección perpendiculares entre sí.
Recordemos que en el sistema diédrico podemos disponer de cuatro planos de proyección; horizontal (PHP), vertical (PVP) y dos de perfil (izquierdo y derecho), dispuestos perpendicularmente entre sí. Si añadimos otros dos planos, paralelos cada uno de ellos, a uno de los planos de proyección, tendremos seis caras ortogonales (cubo o hexaedro) para poder proyectar.
Generalmente un objeto o pieza se fabrica a partir de un material con forma prismática o cilíndrica, por tanto dicho objeto siempre tiene sus seis superficies o caras ortogonales entre sí, lo que permite que se pueda inscribir en un cubo o en un prisma.
Así pues, si colocamos un objeto de manera que sus caras o aristas sean paralelas a los planos del cubo de proyección, éstas se podrán proyectar sobre los planos de
proyección en verdadera magnitud y facilitar su acotado y posterior interpretación para su fabricación.

Denominación de las vistas

La norma UNE-EN ISO 128-3:2020 establece los principios de representación de las vistas normalizadas.

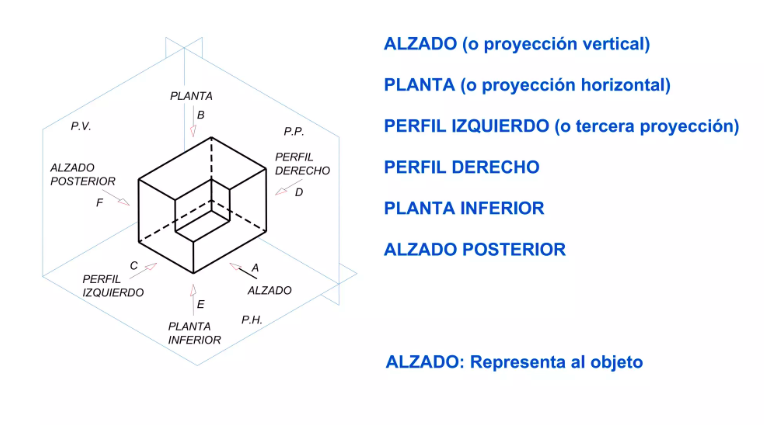

Las vistas de una pieza reciben los siguientes nombres:

  • Alzado. Es la vista de frente, según la dirección A. Es la vista principal de la pieza, la que mejor la define. El resto de las vistas se colocan en función de esta.
  • Planta. Es la vista desde arriba, según la dirección B.
  • Perfil izquierdo. Es la vista desde la izquierda, según la dirección C.
  • Perfil derecho. Vista desde la derecha, según la dirección D.
  • Planta inferior. Es la vista desde abajo, según la dirección E.
  • Alzado posterior. Vista desde atrás, según la dirección F.

Sistemas de situación de las vistas

Existen dos sistemas para situar las vistas:

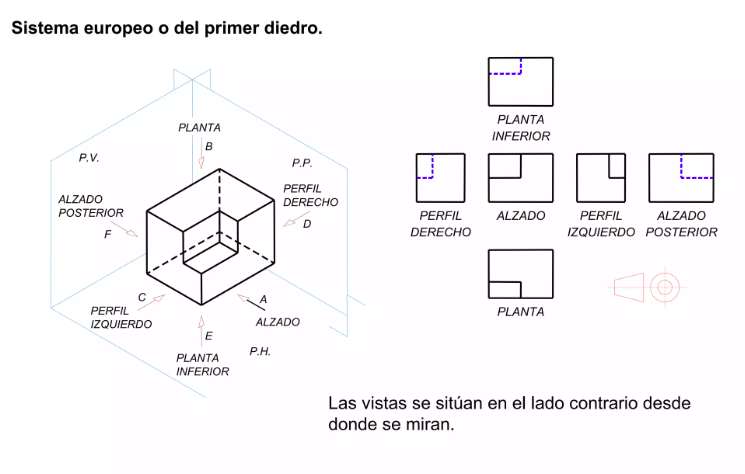

  • Sistema de proyección del primer diedro
    También llamado sistema europeo, se dibuja primero el alzado o vista de frente y a continuación se dibujan las demás vistas situándolas en el sitio contrario desde donde se miran; es decir, la planta o vista desde arriba se coloca debajo del alzado ; el perfil izquierdo o vista desde la izquierda se coloca a la derecha, y así sucesivamente.
    El símbolo que identifica este sistema es el que aparece en el dibujo.

  • Sistema de proyección del tercer diedro
    Llamado también sistema americano. Se dibuja primero el alzado o vista de frente y a continuación se dibujan las demás vistas situándolas en el mismo sitio desde donde se miran; es decir, la planta o vista desde arriba. se coloca encima del alzado; el perfil izquierdo o vista desde la izquierda, se coloca a la izquierda, y así sucesivamente.
    El símbolo de identificación es el que aparece en el dibujo.

Elección del número da vistas
Al representar una pieza no siempre se han de dibujar las seis vistas. En primer lugar se elige el alzado o vista de frente; generalmente, esta vista es la que mejor representa al objeto en su posición de utilización. El número de vistas a dibujar depende de la pieza, siendo el mínimo necesario para que quede perfectamente definida.


Vistas auxiliares
Se emplean cuando una vista no puede dibujarse en una de las seis direcciones estudiadas.
Se indicará. en tal caso, la dirección de observación con una flecha y una letra mayúscula de identificación que se colocará en la posición normal de lectura.
La vista parcial debe terminar con una línea continua fina a mano alzada.

Croquización

EL croquis es la realización a mano alzada del dibujo de un objeto, es decir, sin la utilización de instrumentos de dibujo salvo papel y lápiz.
Tiene que ser claro, conciso y completo para que la pieza quede perfectamente definida y que pueda ser interpretado por personas distintas a su autor.

Pasos a seguir para realizar un croquis

  • Estudiar el objeto que se desea croquizar determinando el alzado del mismo.
  • Comprobar si existen ejes de simetría y los dibujamos.
  • Decidir las vistas y el número de ellas que van a representar mejor al objeto.
  • Con trazo fino y suave, se dibujan los rectángulos en los que se va encerrar cada vista.
  • Se dibujan los detalles avanzando en todas las vistas a la vez.
  • Se trazan con firmeza las líneas vistas, dibujando a trazos las líneas ocultas. La línea debe ser homogénea, nítida y lo más recta posible.

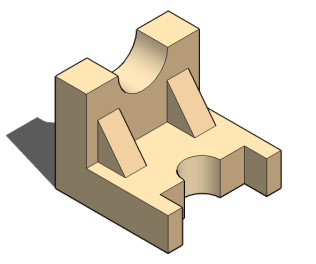

Pieza croquis
  • CroquisCroquis

Correspondencia entre vistas

Disposición vistas

A partir de lo explicado, decidimos utilizar el Sistema Europeo de proyección.
Según eso, hemos visto cómo las vistas (alzado, planta y perfil) adoptan unas posiciones dentro de la lámina en las que el perfil derecho está a la izquierda, el perfil izquierdo a la derecha del alzado y la planta, debajo del alzado.
En los distintos apartados de proyecciones, se ha visto que debe haber una correspondencia entre las tres vistas. En la pieza del ejemplo vemos cómo las anchuras en el alzado y la planta son las mismas, que las alturas en el alzado y el perfil son las mismas y que las longitudes (medida de profundidad de la pieza) son iguales en la planta y en el perfil.
Para obtener la correspondencia de la planta con el perfil, se suele trazar arcos desde el punto de intersección de la Línea de Tierra y el plano de perfil, o como en este caso, trazar una línea de 45º llamada inglete para ayudar a tener las correspondencias entre la planta y el perfil.

Vistas

Disposición vistas
Disposición vistas
