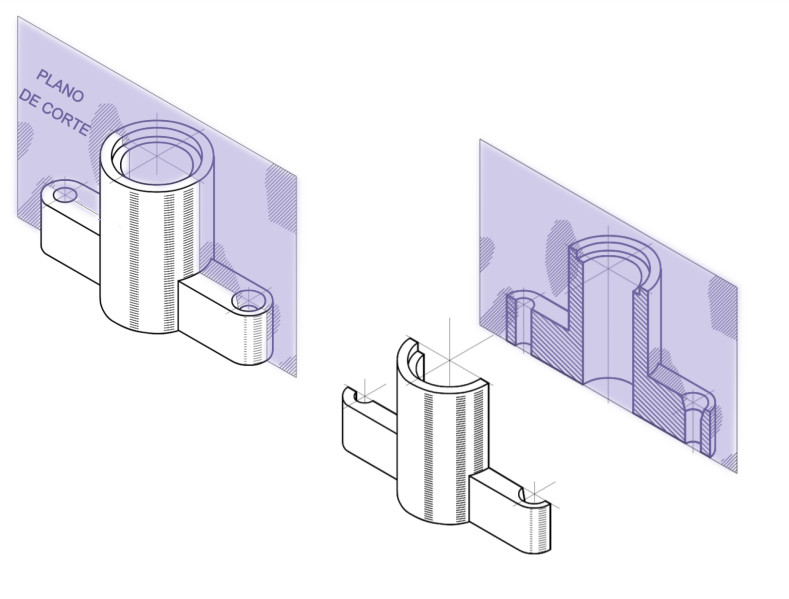

1. Se elige un plano secante imaginario.
2. Se separan. de forma ficticia. las dos partes de la pieza cortadas por el plano elegido.
3. Se suprime mentalmente la parte de la pieza situada entre el plano de corte y el observador.
4. Se proyecta la parte restante de la pieza, es decir, la que está detrás del plano de corte.
5. Se rayan las superficies cortadas siguiendo las normas que se indican más adelante.
6. El corte afecta únicamente a la vista donde dicho corte viene representado y nunca a las otras vistas. Por esta razón, en la planta no se ha eliminado la mitad de la pieza que está delante del plano de corte. Hacerlo así sería incorrecto. Una vez efectuado el corte, no deberán representarse líneas ocultas sobre él, que corresponderían, como es lógico, a aristas exteriores.

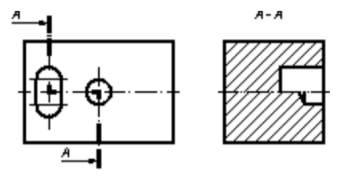

Cuando la trayectoria de un corte sea evidente, no será necesaria ninguna indicación. En el caso de que dicha trayectoria no sea evidente o se realice mediante varios planos de corte, el recorrido se indicará mediante una línea de trazo y punto fino, que se representará con trazos gruesos en sus extremos y cambios de dirección.
En los extremos del plano de corte se situarán dos letras mayúsculas, que servirán de referencia del mismo, estas letras podrán ser repetidas A-A o consecutivas A-B. También en los extremos se consignan dos flechas, que indican el sentido de observación. Sobre la vista afectada del corte, se indicarán las letras definidoras del corte.

• El corte representa la parte del objeto situada detrás del plano secante (con relación a la dirección de observación).
• La sección representa exclusivamente la intersección del plano de corte y la materia del objeto, es decir, la superficie de contacto entre la pieza y el plano.

Las superficies de una pieza afectadas por un corte, se resaltan mediante un raya de líneas paralelas, cuyo espesor será el más fino de la serie utilizada. Basándonos en las normas UNE, podemos establecer las siguientes reglas, para la realización de los rayados:

1.- La inclinación del rayado será de 45º respecto a los ejes de simetría o contorno principal de la pieza.

2.- La separación entre las líneas de rayado dependerá de tamaño de la pieza, pero nunca deberá ser inferior a 0,7 mm. ni superior a 3 mm.

3.- En piezas de gran tamaño, el rayado puede reducirse a una zona que siga el contorno de la superficie a rayar.

4.- En los casos de cortes parciales o mordeduras, la separación entre la parte seccionada y el resto de la pieza, se indica con una línea fina a mano alzada, y que no debe coincidir con ninguna arista ni eje de la pieza.

5.- Las diferentes zonas rayadas de una pieza, pertenecientes a un mismo corte, llevarán la misma inclinación y separación (figura 5), igualmente se mantendrá el mismo rayado cuando se trate de cortes diferentes sobre una misma pieza.

6.- En piezas afectadas por un corte por planos paralelos, se empleará el mismo rayado, pudiendo desplazarse en la línea de separación, para una mayor comprensión del dibujo.

7.- En cortes sobre representaciones de conjuntos, las diferentes piezas se rayarán modificando la inclinación de 45º, y cuando no pueda evitarse, se variará la separación del rayado.

8.- Las superficies delgadas, no se rayan, sino que se ennegrecen. Si hay varias superficies contiguas, se dejará una pequeña separación entre ellas, que no será inferior a 7 mm.

9.- Debe evitarse la consignación de cotas sobre superficies sobre las superficies rayadas. En caso de consignarse, se interrumpirá el rayado en la zona de la cifra de cota, pero no en las flechas ni líneas de cota.

10.- No se dibujarán aristas ocultas sobre las superficies rayadas de un corte. Y solo se admitirán excepcionalmente, si es inevitable, o con ello se contribuye decisivamente a la lectura e interpretación de la pieza.

Los diferentes tipos de cortes que podemos realizar, pueden ser clasificados en tres grandes grupos:

1. Corte total, es el producido por uno o varios planos, que atraviesan totalmente la pieza, dejando solamente en vista exterior las aristas de contorno.

2. Semicorte o de cuadrante. Se utilizan en piezas que tienen un eje de simetría, representándose media pieza en sección y la otra mitad en vista exterior. En este tipo de corte no se representarán aristas ocultas, con objeto de que la representación sea más clara. En ocasiones coincide una arista con el eje de simetría, en dicho caso prevalecerá la arista. En este tipo de corte, siempre que sea posible, se acotarán los elementos exteriores interiores al otro.

3. Corte parcial o mordedura. En ocasiones solo necesitamos poder representar pequeños detalles interiores de una pieza, en estos casos no será necesario un corte total o al cuarto, y será suficiente con este tipo de corte. El corte parcial se delimitará mediante una línea fina y ligeramente sinuosa.

Este tipo de secciones se utilizan siempre que no obstaculicen la claridad de la representación. Están producidas por planos perpendiculares a los de proyección, y se
representan girándolas 90º sobre su eje, hasta colocarlas sobre el mismo plano del dibujo. Podremos utilizar los siguientes tipos:

1. Secciones abatidas sin desplazamiento. Se representarán delimitadas por una línea fina

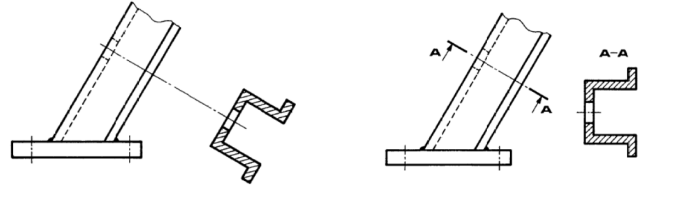

2. Secciones abatidas con desplazamiento. Se representarán delimitadas por una línea gruesa. La sección desplazada puede colocarse en la posición
de proyección normal, cerca de la pieza y unida a esta mediante una línea fina de trazo y punto, o bien desplazada a una posición cualquiera, en este
caso se indicará el plano de corte y el nombre de la sección.

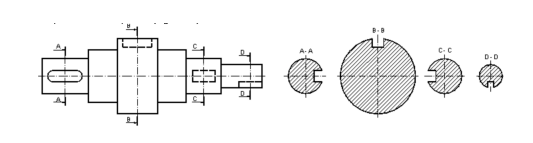

3. Secciones abatidas sucesivas. El desplazamiento de la sección se podrá realizar a lo largo del eje, desplazadas a lo largo del plano de corte, o desplazadas a una posición cualquiera.

Cuando se trata de dibujar objetos largos y uniformes, se suelen representar interrumpidos por líneas de rotura. Las roturas ahorran espacio de representación, al suprimir partes constantes y regulares de las piezas, y limitar la representación, a las partes suficientes para su definición y acotación.Las roturas, están normalizadas, y su tipos son los siguientes:

1. Según el tipo de representación.

Las normas UNE definen solo dos tipos de roturas, la primera se indica mediante una línea fina, como la de los ejes, a mano alzada y ligeramente curvada, la segunda suele utilizarse en trabajos por ordenador.

2. En piezas en cuña y piramidales.

Se utiliza la misma línea fina y ligeramente curva. En estas piezas debe mantenerse la inclinación de las aristas de la pieza.

3. En piezas de madera.

La línea de rotura se indicará con una línea en zig-zag.

4. En piezas cilíndricas macizas.

La línea de rotura de indicará mediante las característica lazada.

5. En piezas cónicas.

La línea de rotura se indicará como en el caso anterior, mediante lazadas, si bien estas resultarán de diferente tamaño.

6. En piezas cilíndricas huecas (tubos).

La línea de rotura se indicará mediante una doble lazada, que patentizarán los diámetros interior y exterior.

7. En piezas uniformes.

La rotura podrá indicarse con una línea de trazo y punto fina, como la las líneas de los ejes.
